BCE 25Y10R
Dimension 2500 mm x 1000 mm - épaisseur du panneau 55 mm - précision 0,1 mm complet avec revolver à 6 positions
Dans la production moderne de panneaux pour l'industrie du meuble, il est essentiel d'avoir un bon contrôle de la qualité. Pendant le travail de la mise au point des machines de production, à la fin du travail pour le contrôle de la qualité, pour l'acceptation des produits semi-finis ou pour la certification, le banc de contrôle électronique garantit la qualité de la production, réduit les arrêts machines et les temps de montage, augmentant ainsi la productivité.
Le banc électronique est une véritable station de contrôle de la qualité qui vérifie pratiquement toutes les dimensions sur les trois axes (XYZ).
Sur toute la surface du banc il est garanti une tolérance d'erreur maximum de 0,1 mm.
Cette précision extrême est assurée par l'utilisation de composants de hautes qualités et un système de production qui certifie étape par étape l'ensemble des éléments. Un test approfondi est effectué il certifie et complète le processus.
Le banc est conçu et développé pour travailler au sein de lignes de production et dans les environnements poussiéreux.
BANC DE CONTROLE ELECTRONIQUE
Disponibilité et prix sur demande
Stock : 0
BCE 25Y10R
Dimension 2500 mm x 1000 mm - épaisseur du panneau 55 mm - précision 0,1 mm complet avec revolver à 6 positions
Dans la production moderne de panneaux pour l'industrie du meuble, il est essentiel d'avoir un bon contrôle de la qualité. Pendant le travail de la mise au point des machines de production, à la fin du travail pour le contrôle de la qualité, pour l'acceptation des produits semi-finis ou pour la certification, le banc de contrôle électronique garantit la qualité de la production, réduit les arrêts machines et les temps de montage, augmentant ainsi la productivité.
Le banc électronique est une véritable station de contrôle de la qualité qui vérifie pratiquement toutes les dimensions sur les trois axes (XYZ).
Sur toute la surface du banc il est garanti une tolérance d'erreur maximum de 0,1 mm.
Cette précision extrême est assurée par l'utilisation de composants de hautes qualités et un système de production qui certifie étape par étape l'ensemble des éléments. Un test approfondi est effectué il certifie et complète le processus.
Le banc est conçu et développé pour travailler au sein de lignes de production et dans les environnements poussiéreux.
LE BANC ÉLECTRONIQUE BCE 25Y10R PEUT RELEVER :
- la dimension du panneau
- le parallélisme et l'orthogonalité entre les trous
- les entraxes de perçage
- la profondeur et le diamètre des trous
- les dimensions et la profondeur des fraisage ou des coupes sur le panneau
- le profil d'un panneau
- en mode absolu ou incrémentiel
Révolver à 6 positions: permet le changement rapide du palpeur.
Blocage du panneau par 2 ventouses: conseillé dans le cas de petites pièces (optionnel).

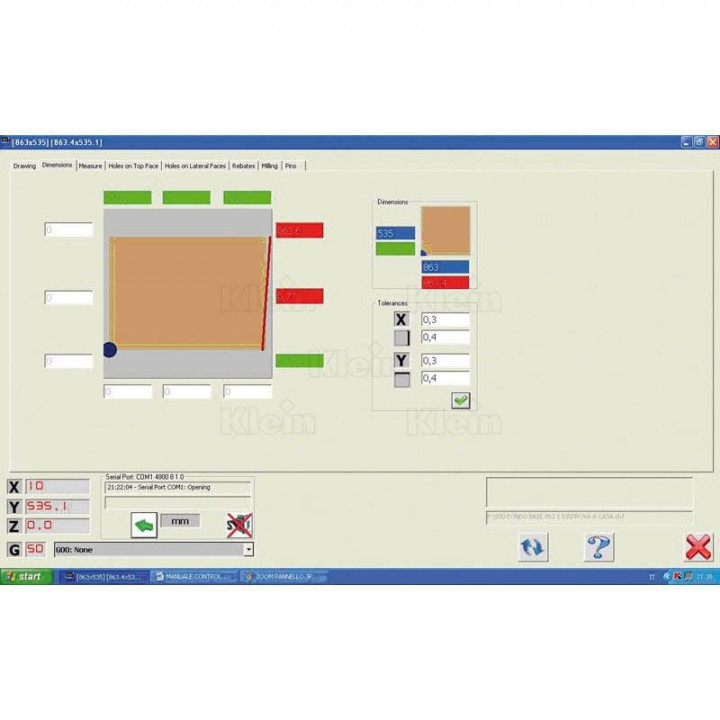

SOFTWARE (optionnel)
Pour une utilisation rationnelle du banc électronique, un logiciel a été développé pour répondre aux exigences de la production de meubles modernes et de produits semi-finis.
Entièrement élaboré par
en collaboration avec ingénieurs informaticiens experts et les opérateurs d'importants fabricants de meubles, le logiciel a été développé évaluant et résolvant les exigences des producteurs.
SPÉCIFICATIONS DU LOGICIEL
1) Contrôle de qualité:
Pour vérifier et comparer une pièce finie, ou le dessin CAD de la pièce. Les dimensions sont contenues dans un fichier DXF et en connexion avec le banc, ces dimensions peuvent être contrôlées et traitées. Les informations qui peuvent être vérifiées sont:
1. Dimensions et défauts d'équerrage
2. Position, profondeur et diamètre des trous verticaux et horizontaux
3. Rainures et fraisages
2) Mode graphique:
Pour numériser un profil et créer un fichier DXF.
Les éléments qui peuvent être numérisés sont principalement courbes. En outre, les profils particuliers de certains panneaux peuvent être numérisés en créant un fichier DXF qui peut, par la suite, être réélaboré avec n'importe quel programme CAD.
Grâce au logiciel on peut visualiser les mesures relevées et les comparer à celle exigées. Ça permet de résoudre rapidement éventuels défauts de production ou mesures hors de tolérance.
Un rapport final indiquant les mesures prises peut être imprimé, stocké ou attaché au lot de production.
BCE 25Y10R
