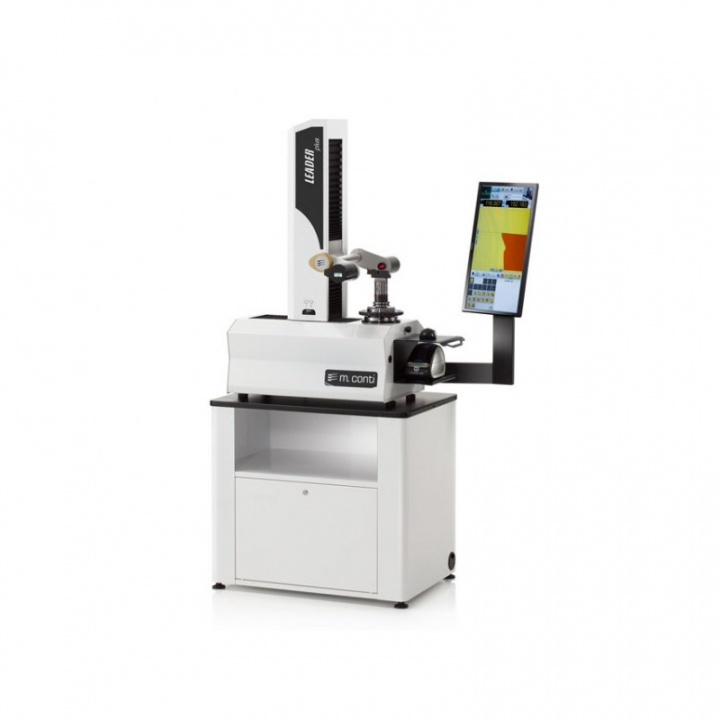

BANC DE CONTRÔLE LEADER PLUS

BANC DE CONTRÔLE LEADER PLUS

CARACTÉRISTIQUES TECHNIQUES

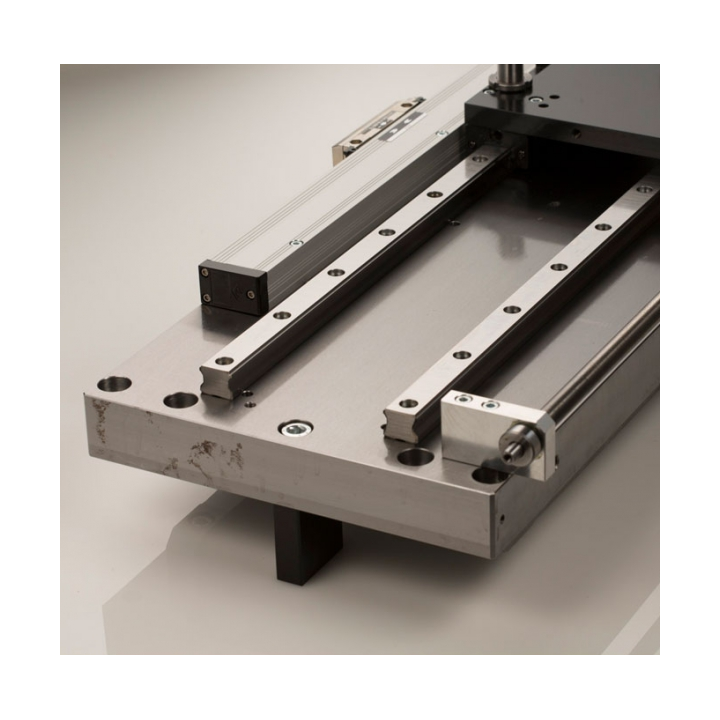

La linéarité du mouvement est garantie par 2 guides linéaires parallèles sur l’axe X avec roulement à billes à recirculation linéaire à quatre rangées avec glissières préchargées. 1 guide est utilisé sur l’axe Z. Les guides sont directement fixés à la base en acier du presetter pour garantir un alignement géométrique constant. Les axes X et Z sont équipés de balances optiques en verre avec une résolution de 0,001 et fournies avec leur certificat d’inspection

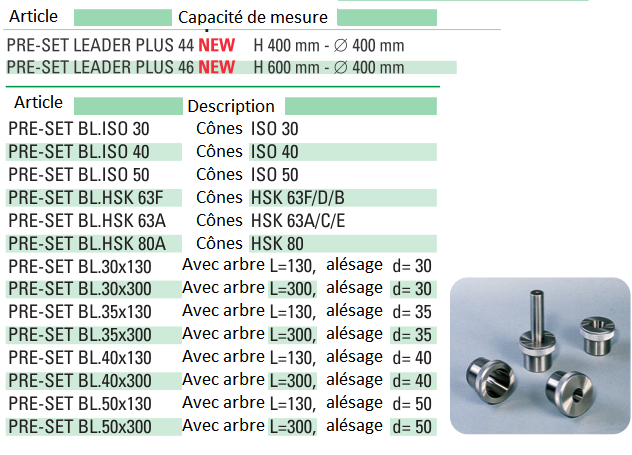

Les manchons d’outils interchangeables sont fabriqués en acier trempé avec une grande précision (voile interne du cône ±2μ). Sphères d’étalonnage intégrées dans la douille de l’outil pour un réglage rapide et précis du zéro.

Le mouvement de l’axe pneumatique permet un positionnement rapide et précis de la caméra grâce à un bouton sur la poignée ergonomique, tandis que les deux roues manuelles permettent un mouvement micrométrique des axes Z et X pour une précision et une exactitude optimales.

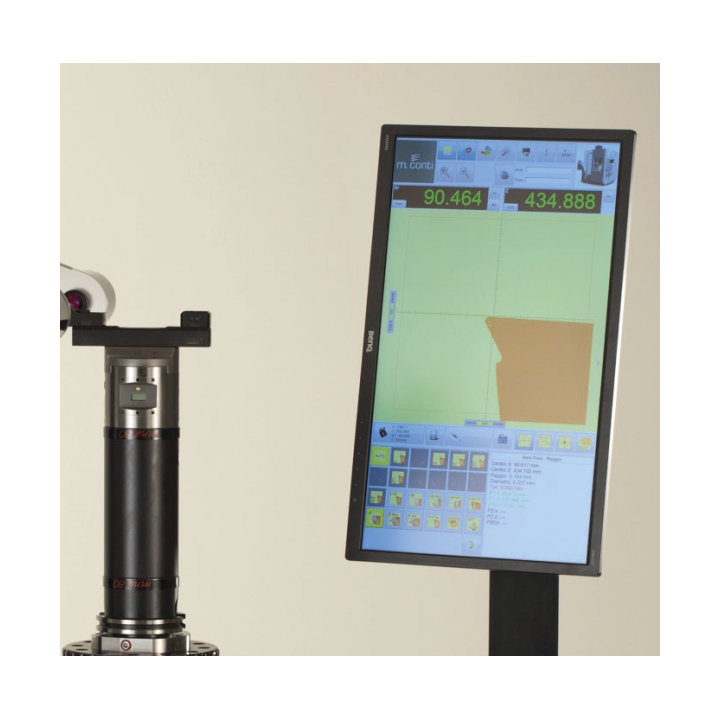

22 » moniteur Full HD

Anneau LED lumière froide

La caméra est une caméra C-MOS haute résolution avec des objectifs télécentriques. Il offre un champ de vision de 7x7 mm (0,27’’x0,27’), en mode Vue de profil et Vue réelle, ainsi qu’un agrandissement 40x.

- OPTIONS :

 Interlock System est un mécanisme pneumatique pour bloquer le porte-outil avec la meilleure précision

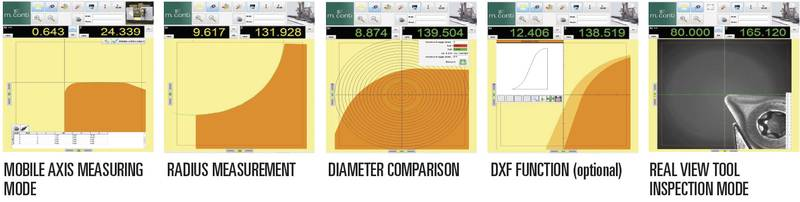

I - TECH SOFTWARE C.V.S. FULL (Conti Vision System)

Logiciel CVS - FULL est entièrement conçu en interne et développé en collaboration avec les professionnels et les opérateurs de machines pour assurer l’exhaustivité des fonctions et la meilleure facilité d’utilisation. PC équipé du système d’exploitation Windows® de dernière génération avec 7 ports USB

CONNECTIVITÉ COMPLÈTE

Commandes de machines-outils avec préprogrammateur Post Processor intégré

Serveurs de la société pour le transfert des journaux d’exploitation

Logiciel spécifique pour le transfert de données dimensionnelles des capteurs Balluff

Supports de mémoire externe tels que clés USB et disques durs

Imprimantes laser

Imprimantes d’étiquettes

Transfert de données WI-FI (en option)
