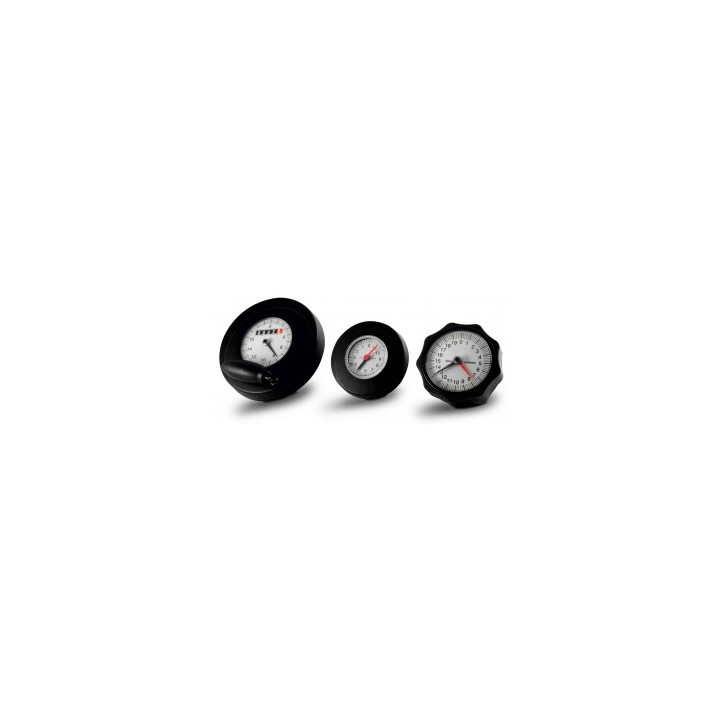

VOLANTS INDICATEURS DE POSITION
Ces indicateurs de position sont constitués par un petit volant de manœuvre, qui est monté sur un arbre de commande, dans lequel est introduit un instrument (indicateur analogique ou analogique–digital), pour effectuer des lectures d’angles, déplacements, vitesses, etc.
● Relativement au nombre de tours que l’arbre de commande doit effectuer pour un réglage complet, différents rapports de réduction ont été prévus.
● Sur le cadran de contrôle à échelle circulaire graduée, droite ou gauche, les divisions sont exprimées en nombre de tours et fractions de tours, ou directement en valeurs de la grandeur réglée, pour indiquer les vitesses rotationnelles ou linéaires, distance entre deux organes de machine (mm. et fractions, etc.) angles d’inclination, pressions, etc.
Les indicateurs peuvent être:

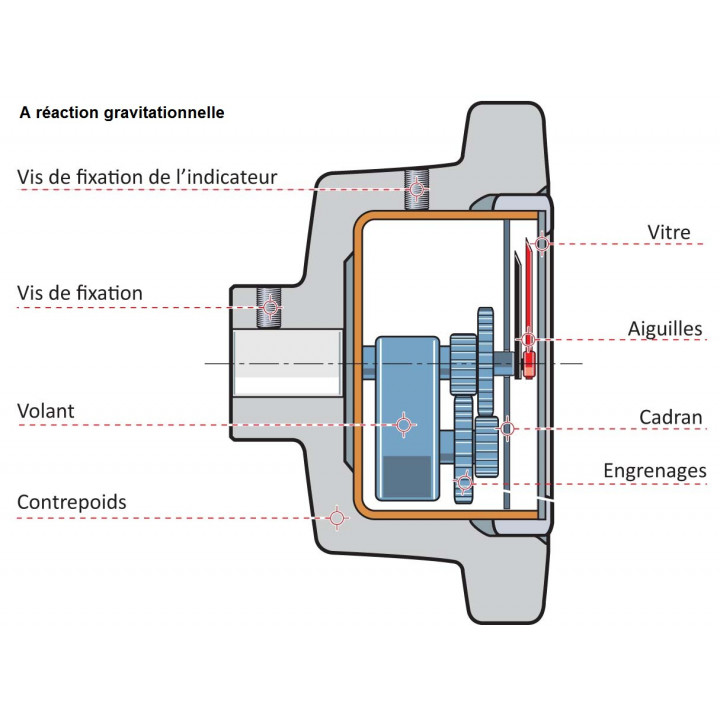

➤ à réaction gravitationnelle: pour arbre horizontal ou avec petit angle d’inclination. Le cadran de contrôle est bloqué par un contrepoids : un système d’engrenages transfert le mouvement aux aiguilles a fin d’indiquer le réglage effectué.

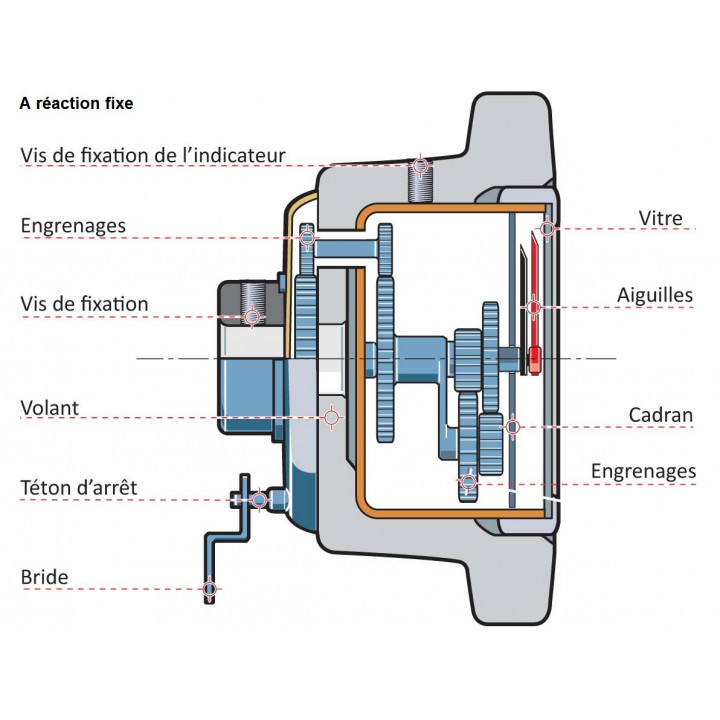

➤ à réaction fixe: montés sur arbres verticaux ou inclinés. Une couronne dentée branchée à un téton d’arrêt ancré au corps de la machine, transmet le mouvement à l’indicateur lorsque le petit volant tourne.
VOLANTS INDICATEURS DE POSITION
Disponibilité et prix sur demande
Stock : 10
VOLANTS INDICATEURS DE POSITION
Ces indicateurs de position sont constitués par un petit volant de manœuvre, qui est monté sur un arbre de commande, dans lequel est introduit un instrument (indicateur analogique ou analogique–digital), pour effectuer des lectures d’angles, déplacements, vitesses, etc.
● Relativement au nombre de tours que l’arbre de commande doit effectuer pour un réglage complet, différents rapports de réduction ont été prévus.
● Sur le cadran de contrôle à échelle circulaire graduée, droite ou gauche, les divisions sont exprimées en nombre de tours et fractions de tours, ou directement en valeurs de la grandeur réglée, pour indiquer les vitesses rotationnelles ou linéaires, distance entre deux organes de machine (mm. et fractions, etc.) angles d’inclination, pressions, etc.
Les indicateurs peuvent être:
➤ à réaction gravitationnelle: pour arbre horizontal ou avec petit angle d’inclination. Le cadran de contrôle est bloqué par un contrepoids : un système d’engrenages transfert le mouvement aux aiguilles a fin d’indiquer le réglage effectué.
➤ à réaction fixe: montés sur arbres verticaux ou inclinés. Une couronne dentée branchée à un téton d’arrêt ancré au corps de la machine, transmet le mouvement à l’indicateur lorsque le petit volant tourne.
VOLANTS INDICATEURS DE POSITION
10 Produits
